Federations-Modell einer Weichenerneuerung
Projekt Weichenerneuerung: Weiche 12 Marthalen
Im Rahmen der Weichenerneuerung der Weiche 12 in Marthalen hat die Firma Scheuchzer, als Totalunternehmer ein federiertes Koordinationsmodell erstellt, das die Zusammenarbeit zwischen SBB, Gemeinde, Anwohnenden, Industriebetrieben sowie den Bereichen Fahrbahn und Kabelbau effektiv unterstützt.
Für die Modellierung und Ausführungsplanung kamen ausschliesslich Produkte der cadwork Software-Palette zum Einsatz.
Herr Jürg Bernhard, Scheuchzer AG, der Projektverantwortliche meint dazu:
"Anhand des Modells konnte das Projekt einfach und verständlich präsentiert werden. Als zusätzlicher Benefit konnten auf diesem Weg auch die benötigten Vermessungsdaten und 3D Flächen erstellt und für die Ausführung aufbereitet werden.
Dabei konnten die vielen Möglichkeiten von Cadwork 2DR, Cadwork 2D und 2DM sowie Lexocad genutzt werden, ausser diesen Anwendungen musste keine zusätzliche Software benutzt werden. Besonders Hilfreich war die Möglichkeit in Lexocad die 2D PDF Pläne als Basis für die Modellierung der Weiche und des Bahnüberganges zu nutzen. So entstand ein detailliertes Modell welches mehrere Planunterlagen in einer Darstellung vereint. Zusätzlich wurden die notwendigen Daten gemäss Fachdatenkatalog SBB und internen Bedürfnissen in den einzelnen Propertysets hinterlegt.
Das Modell zeigt auf anschauliche Weise die vielfältigen Möglichkeiten der Kombination Cadwork/ Lexocad und im allgemeinen der Verwendung der BIM Methodik im Bereich Gleisbau /Bahninfrastrukturbau."
Scheuchzer AG
📌 Das Modell dient in der Ausführungsplanung als Single Source of Truth – und zeigt, wie sich digitale Werkzeuge im Bahninfrastrukturbau praxisnah einsetzen lassen.
Einige Projektschritte im Überblick:

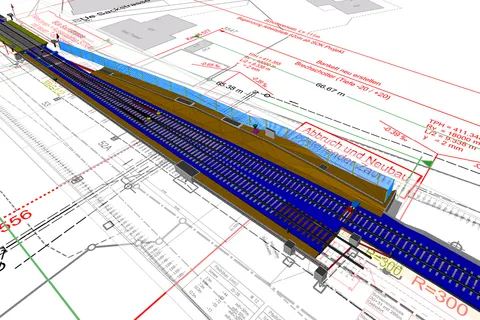

- Nutzung von 2D-PDF-Plänen in Lexocad als Grundlage für die Modellierung der Weiche und des Bahnübergangs

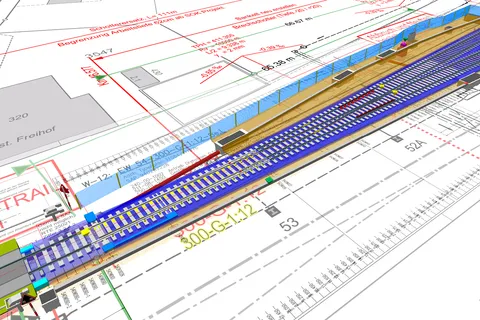

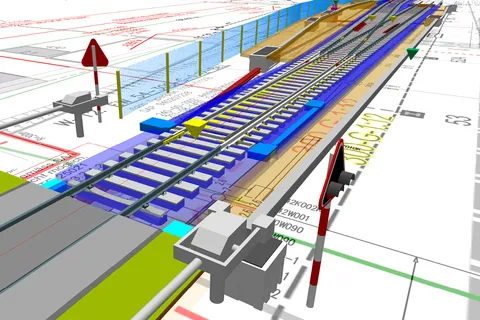

- Erstellung eines detaillierten 3D-Modells, das verschiedene Planquellen zusammenführt
- Integration aller notwendigen Informationen gemäss SBB-Fachdatenkatalog direkt im Modell
- Aufbereitung von 3D-Flächen und Vermessungsdaten für die Ausführung
